アドレスV125Gの外装交換、シートカウルの取り外しをする

日本 アドレスV125G
スポンサードリンク

今回はシート下メットインボックス周りのカウルを外していくぞ。ここは少し手こずるが、順番通りに外していくときっちり外れるのでめんどくさがらずに。

 まずはシートをあける。あけなきゃ外れませんわな(笑)

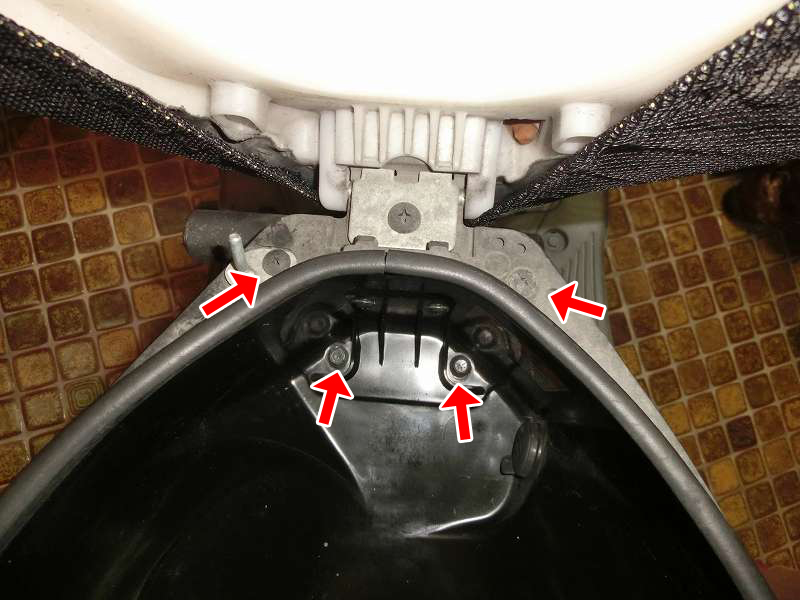

あけたらまずはヘルメットフック周りのプラスネジ2個、メットイン内のボルト2つを外す。

f:id:escada:20150511150239j:plain

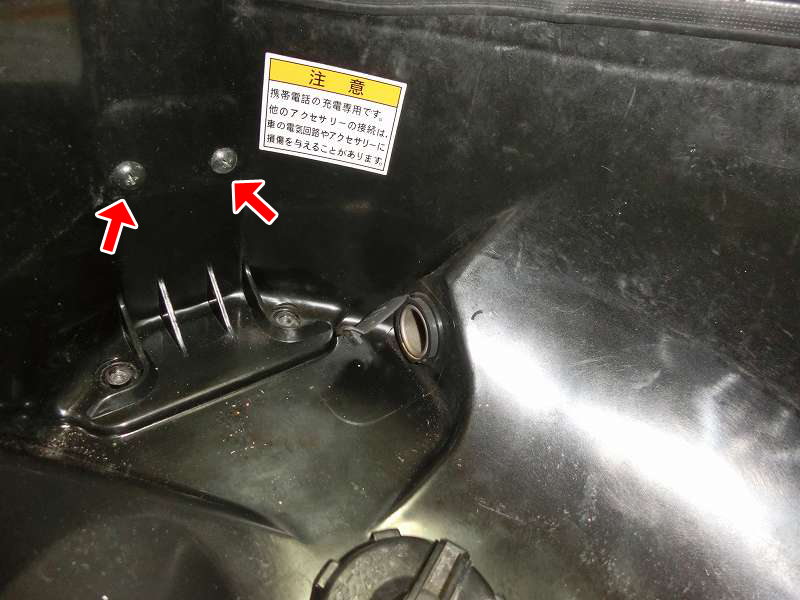

モデルによっちゃU字ロック用ホルダー固定のプラスネジが有ると思うのでこれも外す。

f:id:escada:20150511150441j:plain

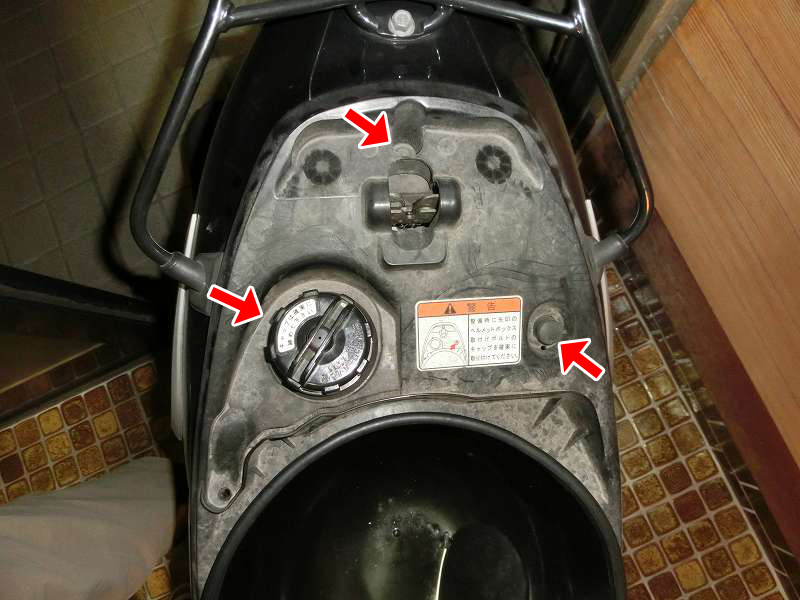

ガソリンタンクキャップ周りのは「キャップ」「六角レンチボルト」「ボルト」を取り外す。

f:id:escada:20150511150930j:plain

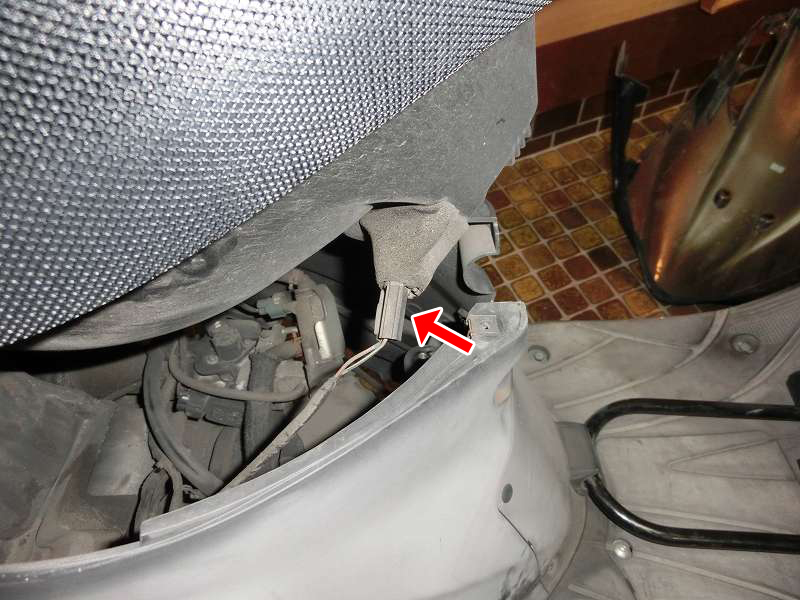

これでメットインボックスが外れるが、引き出すときにシガーソケットコネクターに注意する。白黒2つあるのを外すように。※つけるときに間違わないように

f:id:escada:20150511151155j:plain

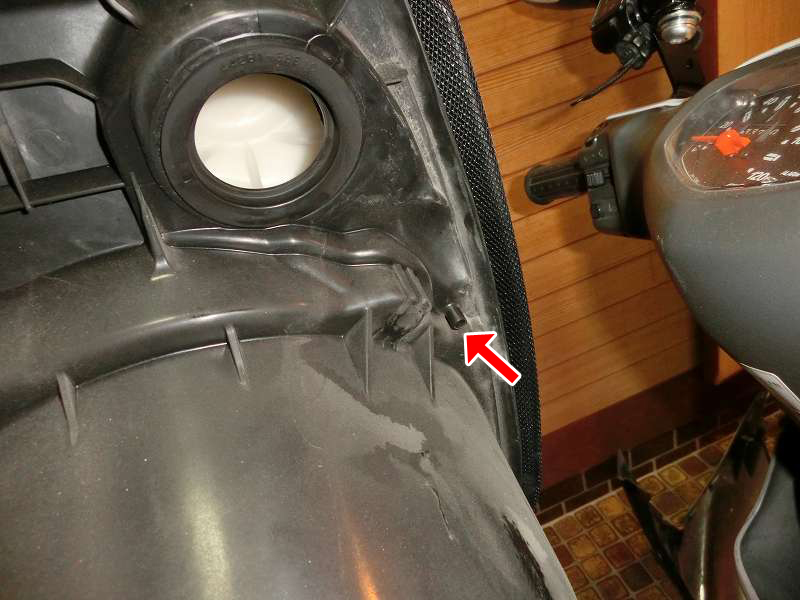

ガソリンが溢れたときに排出するホースもついているので抜いておく。

f:id:escada:20150511151447j:plain

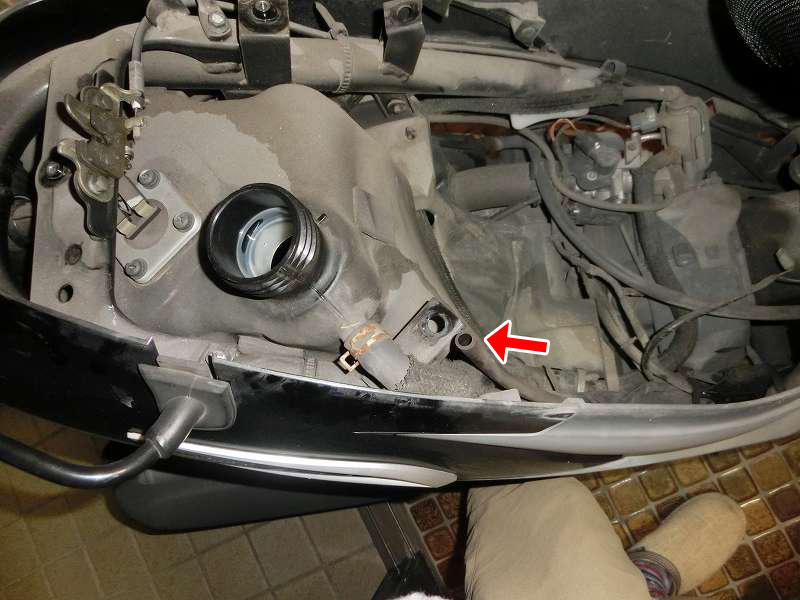

ちなみにホースはこのように配置されている。

f:id:escada:20150511151540j:plain

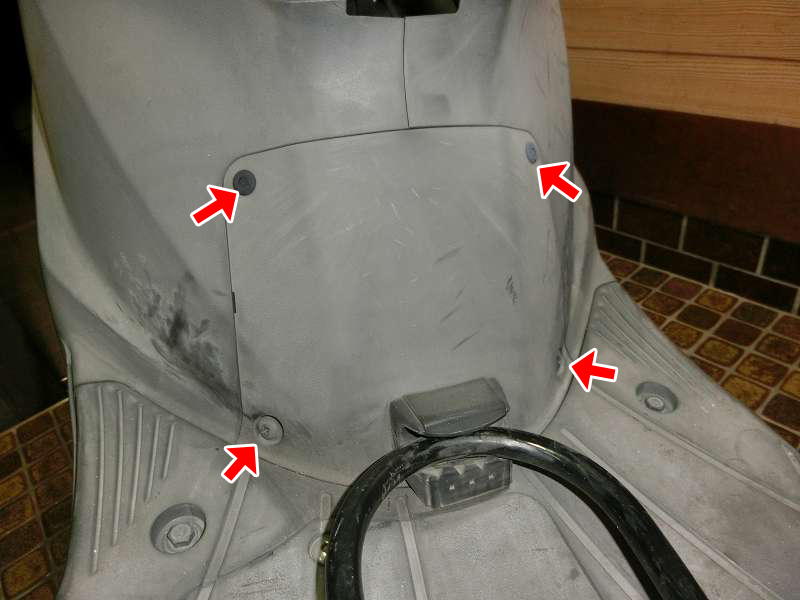

メットインボックスが外れたので、次はシート下のカウルを外す。まずはU字ロックホルダーの蓋を外す。ピン2つとプラスネジ2つ

f:id:escada:20150511151920j:plain

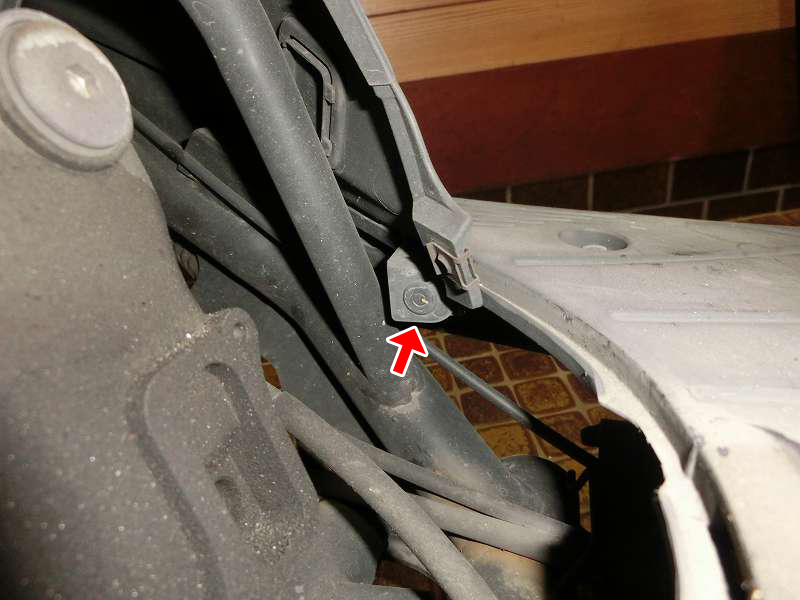

蓋を開けた先にピンが左右に配置されている。

f:id:escada:20150511152942j:plain



フットカバーのネジ左右で外し、カウルの一部を引っ張って浮かせておく。

f:id:escada:20150511153101j:plain



テールランプ近くのプラスネジを左右外す。

f:id:escada:20150511153138j:plain

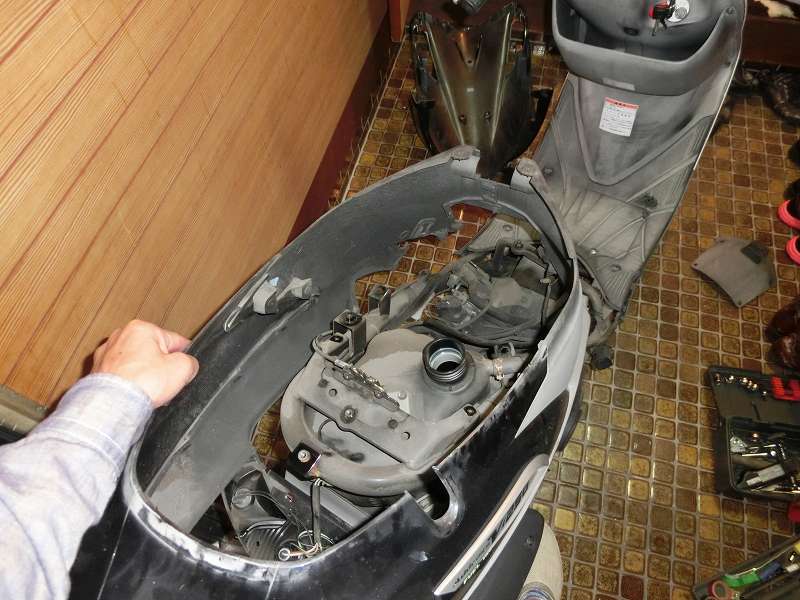

これでシート下カウルが一体で外れます。

f:id:escada:20150511153235j:plain

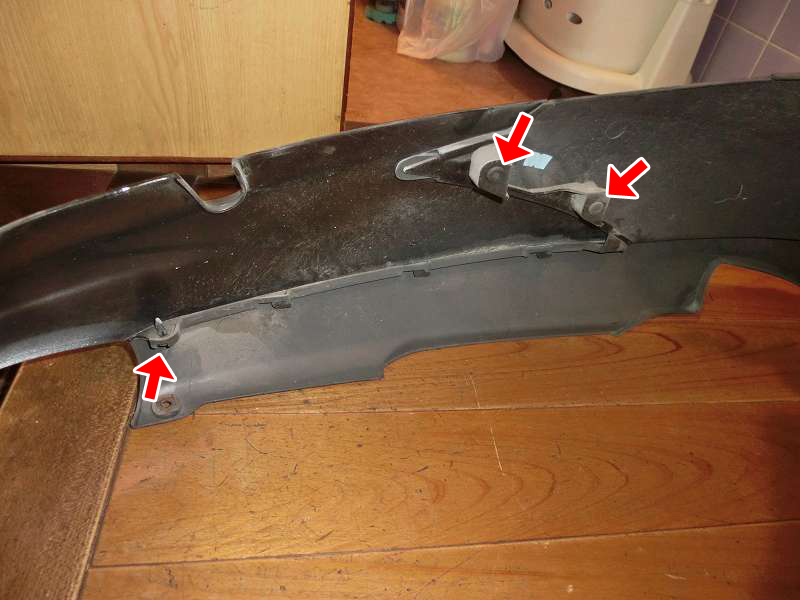

シート下カウルを外したらサイドカウルを分解するのにピンを外していく。

f:id:escada:20150511153342j:plain



これでカウルの分解は完了。新しいカウルを仕入れたら逆の手順で組み上げていくと完成だ。
